Einstreymis spjaldloki 250mm ryðfrír

Vörulýsing

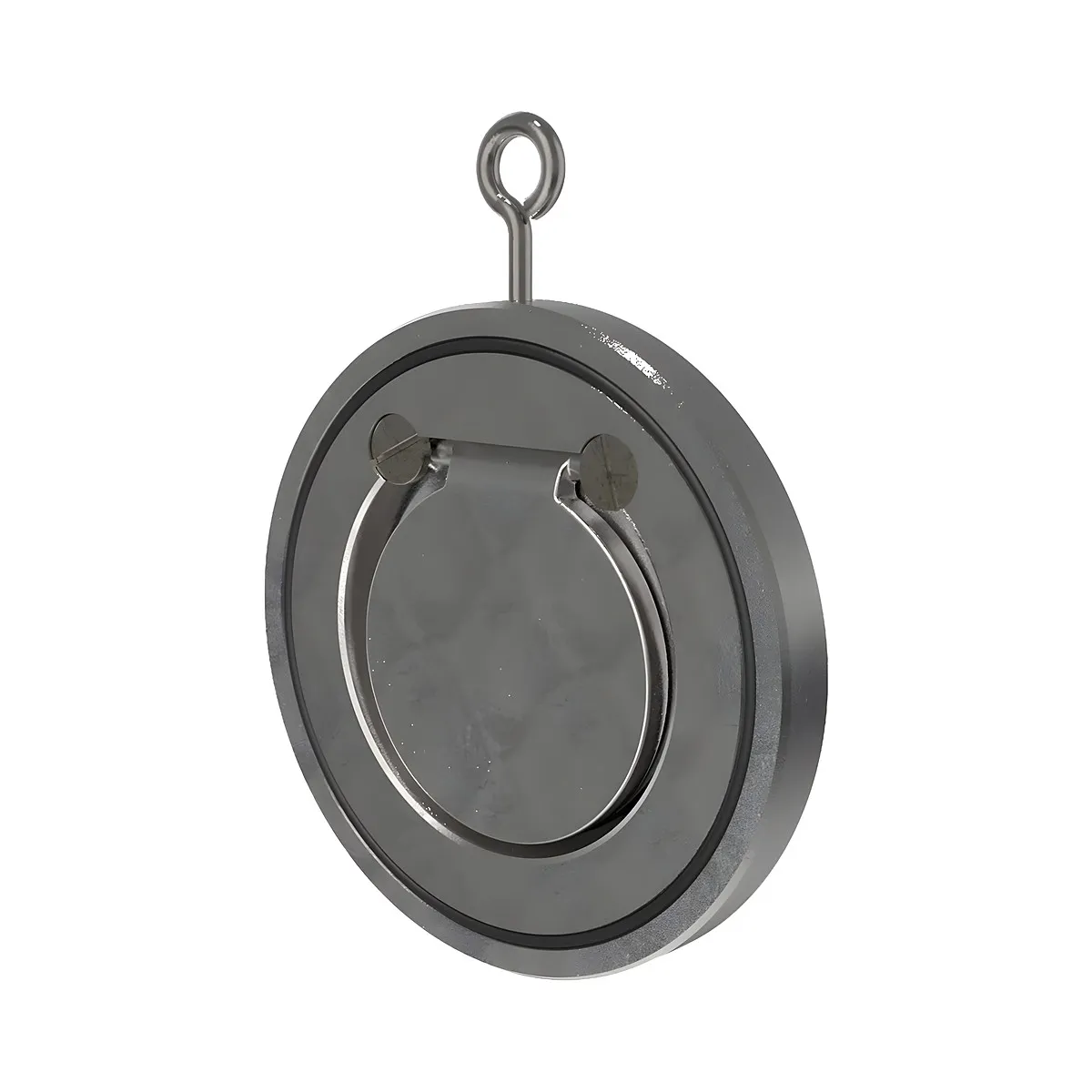

Belven BV38-6666E er einstreymisloki — afturslagsloki — af wafer-gerð í nafnvídd DN250 (10″). Hús og spjald eru úr ryðfríu stáli og sætið úr EPDM.

Hvað hann gerir

Einstreymisloki hleypir vökva aðeins í aðra áttina. Spjaldið hangir á öxli efst í húsinu; flæðið sveiflar því opnu og um leið og flæði stöðvast fellur það aftur fyrir sætið af eigin þyngd, og bakþrýstingurinn þéttir það.

Í raun gerir hann þrennt: ver dælu gegn því að snúast afturábak þegar slökkt er á henni, heldur lögninni fullri svo hún tæmist ekki aftur í tank eða brunn, og kemur í veg fyrir að tvær dælur í hlið dæli hvor í gegnum aðra. Sé hann ekki til staðar fer bakflæði illa með dæluhjól og getur valdið þrýstingshöggi í lögninni.

Án fjaðrar — og hvað það þýðir fyrir uppsetninguna

Þessi gerð er án fjaðrar. Spjaldið treystir því á þyngdaraflið til að lokast. Það gefur lágt þrýstifall, því ekkert viðnám er að yfirstíga í opnun, og það er kosturinn við fjaðurlausa loka í kerfum þar sem hver bar skiptir máli.

Á móti ræður staðsetningin: lokinn verður að liggja á láréttri lögn með öxulinn efst, eða á lóðréttri lögn þar sem flæðið stefnir upp. Hann má ekki snúa öfugt og ekki liggja á lóðréttri lögn með flæði niður — þá lokast hann ekki. Þar sem þarf hraðari lokun, frjálsa stefnu eða þar sem búast má við þrýstingshöggi er fjaðurútgáfan (BV39) rétta valið.

Efni og smíði

Bæði hús og spjald eru úr ryðfríu stáli 1.4408 (CF8M / AISI 316) og sætið úr EPDM. Þetta er því ryðfrír loki í gegn, ólíkt spjaldlokunum þar sem aðeins spjaldið er úr ryðfríu stáli og húsið úr epoxýhúðuðu steypujárni. Það gerir hann að kostinum þar sem miðillinn eða umhverfið ræðst á steypujárn — í sjó og söltu lofti, í þvotta- og hreinsikerfum, og í matvæla- og efnaiðnaði.

Húsið er með áfastri lyftilykkju að ofan, sem skiptir máli í stærri gerðunum við uppsetningu.

Hvar hann á við

• Á úttaki dælu, til varnar gegn bakflæði
• Á lögnum sem mega ekki tæmast þegar slökkt er á kerfinu
• Þar sem tvær eða fleiri dælur vinna í hlið
• Í kerfum þar sem steypujárn dugar ekki — sjór, salt, hreinsiefni

Uppsetning

Lokinn er klemmdur milli flansa eins og wafer-spjaldloki, með örina á húsinu í flæðisstefnuna. Gætið þess að hafa öxulinn efst á láréttri lögn. Skiljið eftir beinan rörbút framan við lokann svo flæðið sé jafnt þegar það kemur að spjaldinu — iðukast beint á eftir beygju eða dælu lætur spjaldið slá og styttir líftíma sætisins.

Tæknilegar upplýsingar

Atriði	Upplýsingar
Framleiðandi	Belven N.V., Belgíu
Gerð	BV38-6666E
Vörunúmer	214 bv38-6666e-250
Nafnvídd	DN250 (10″)
Tengigerð	wafer — klemmdur milli flansa
Virkni	sveifluspjald, lokast af eigin þyngd og bakþrýstingi
Fjöður	engin — BV39 er samsvarandi gerð með fjöður
Hús	ryðfrítt stál 1.4408 (CF8M)
Spjald	ryðfrítt stál 1.4408 / 1.4581 (CF8M / AISI 316Nb)
Sæti	EPDM
Uppsetningarstaða	lárétt lögn með öxul efst, eða lóðrétt með flæði upp
Byggingarlengd	verksmiðjustaðall
