Spjaldloki 50mm 316 EPDM + LUG

Vörulýsing

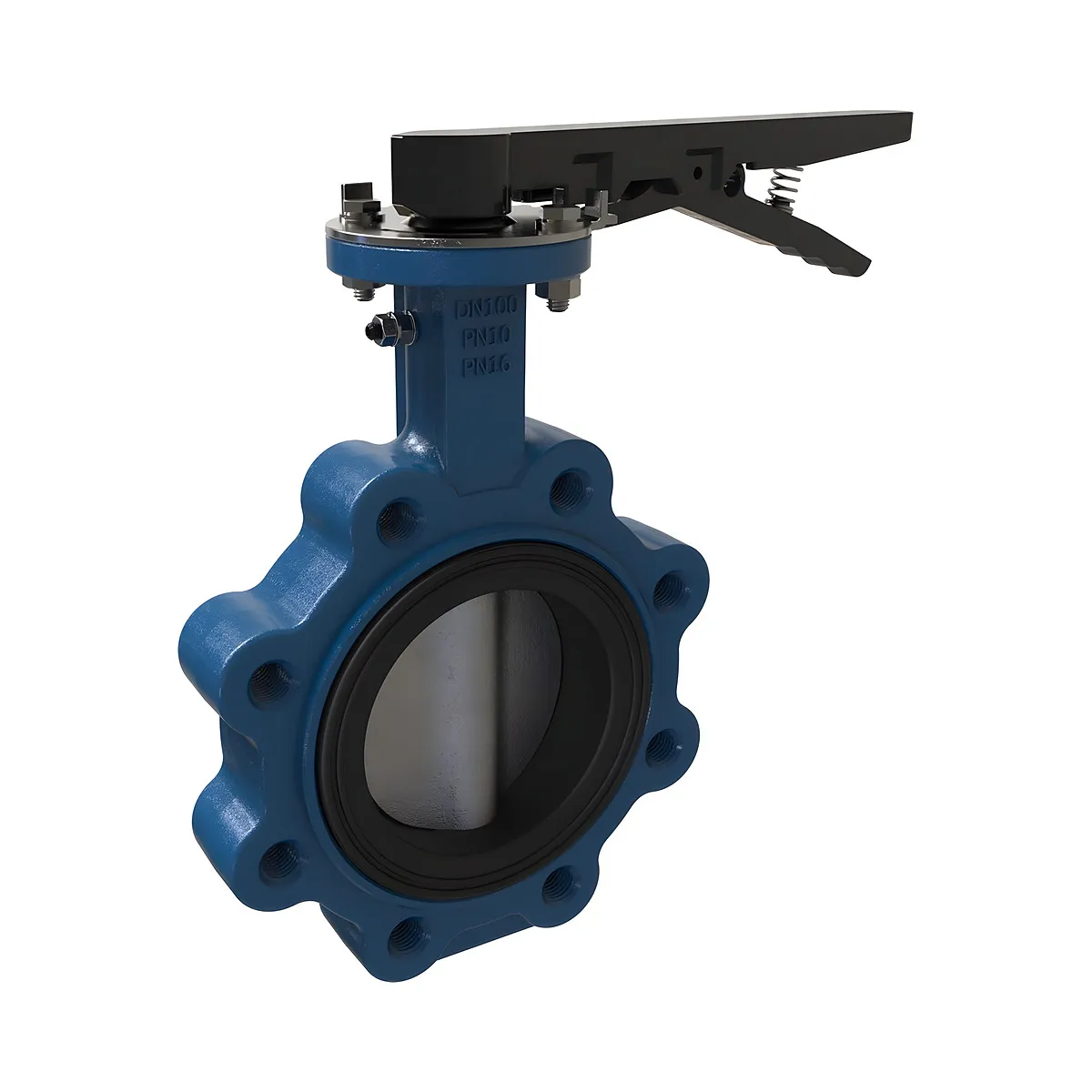

Belven BV12-2466E er spjaldloki af LUG-gerð í nafnvídd DN50 (2″), með seigjárnshúsi, ryðfríu spjaldi og EPDM-sæti.

LUG-gerðin — og af hverju hún kostar meira

Húsið er með snittuðum eyrum (lugs) allan hringinn. Í stað þess að vera klemmdur milli flansa með gegnumgangandi boltum, eins og wafer-loki, er LUG-loki boltaður á hvorn flans fyrir sig með stuttum boltum í eyrun.

Þetta hefur eina afleiðingu sem skiptir öllu máli í raun: LUG-loka má nota sem endaloka. Hægt er að taka rörið af öðrum megin — til að þjónusta dælu, tengja tank eða loka af grein — án þess að lokinn missi þéttinguna og án þess að tæma hinn hluta kerfisins. Wafer-loki ræður ekki við það, því hann heldur sér aðeins meðan honum er klemmt milli tveggja flansa.

Efni og smíði

Húsið er úr seigjárni GGG40 með epoxýhúðun. Seigjárn er sveigjanlegra og höggþolnara en venjulegt steypujárn, sem þarf þegar eyrun bera rörenda og allt álagið fer í gegnum þau.

Spjaldið er úr ryðfríu stáli CF8M (AISI 316) og sætið úr EPDM, vúlkaniserað á útskiptanlegan stuðningshring, svo skipta má um sætið þegar það gefur sig í stað þess að kaupa nýjan loka.

EPDM þolir vatn, heitt vatn, þéttivatn, loft og flestar vatnslausnir, og er þess vegna staðalvalið í hita- og neysluvatnskerfum, kælikerfum og loftræsingu. EPDM á ekki við um olíur, glussa eða jarðolíuafurðir — þær láta gúmmíið þrútna og sætið missir þéttleikann.

Hvar hann á við

• Endi á lögn, grein eða safnröri sem þarf að geta opnað
• Við dælur, tanka og búnað sem þarf að taka úr sambandi
• Hitakerfi, kælikerfi, vatnslagnir og loftræsing
• Þar sem síðar á að bæta við gír eða lofttjakk (ISO 5211 festing)

Uppsetning

Boltarnir eru hertir í eyrun hvorum megin fyrir sig, og spjaldið haft hálfopið meðan hert er svo það rekist ekki í flansana. Sætið þéttir sjálft að flönsunum og auka pakkningar eru ekki notaðar. Sé lokinn notaður sem endaloki er rétt að herða þeim megin fyrst sem rörið er fast.

Tæknilegar upplýsingar

Atriði	Upplýsingar
Framleiðandi	Belven N.V., Belgíu
Gerð	BV12-2466E
Vörunúmer	214 bv12-2466e-050
Nafnvídd	DN50 (2″)
Þrýstiflokkur	PN16
Flansar	PN10 og PN16
Tengigerð	LUG — boltaður á flans báðum megin, nothæfur sem endaloki
Hús	seigjárn GGG40 með epoxýhúðun
Spjald	ryðfrítt stál CF8M (AISI 316)
Sæti	EPDM, vúlkaniserað á útskiptanlegan hring
Festing stýribúnaðar	ISO 5211
Byggingarlengdarstaðall	EN 558-1, tafla 1, röð 20
