Spjaldloki 200mm / gír 316 EPDM ryðfrír

Vörulýsing

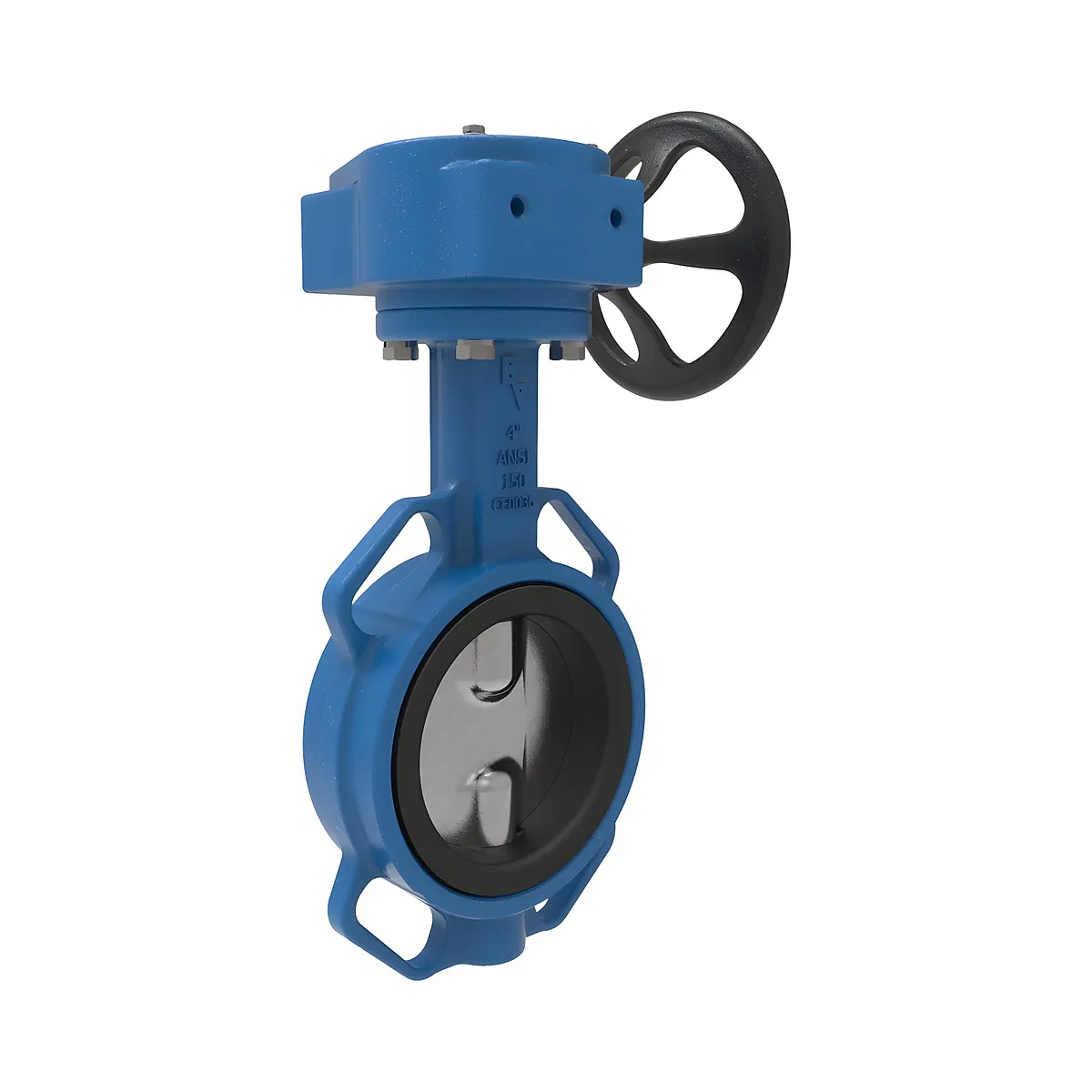

Belven BV10-2366E er spjaldloki af wafer-gerð í nafnvídd DN200 (8″). Hann er ætlaður til að opna og loka fyrir flæði í iðnaðar- og lagnakerfum þar sem þarf áreiðanlega lokun án þess að taka mikið pláss.

Wafer-gerðin — hvað hún þýðir

Wafer-loki er ekki boltaður sjálfstætt á flans. Hann er settur milli tveggja flansa og klemmdur þar með gegnumgangandi boltum sem ganga framhjá húsinu. Húsið er því aðeins 60 mm á þykkt — brot af byggingarlengd hliðstæðs flansloka, og lokinn er að sama skapi léttari og ódýrari. Þetta er algengasta gerðin á lögnum þar sem lokinn situr inni í línunni og þarf ekki að bera rörenda.

Á móti kemur að wafer-loki má ekki nota sem endaloka. Sé rörið tekið af öðrum megin missir hann klemmuna og þéttinguna. Þurfi lokinn að standa á enda lagnar — til dæmis á tanki eða dælu sem þarf að þjónusta — er LUG-gerðin (BV12) rétta valið.

Efni og smíði

Spjaldið er úr ryðfríu stáli CF8M, sem svarar til AISI 316. Það er hlutinn sem stendur í straumnum og slitnar, og þar skiptir efnið mestu. Húsið utan um er úr steypujárni GG25 með epoxýhúðun — sterkt, ódýrt og varið gegn tæringu að utan. Það er rétt að hafa í huga að húsið er ekki ryðfrítt stál; það kemst aldrei í snertingu við miðilinn því sætið klæðir allt gegnumrennslið.

Sætið er úr EPDM og er vúlkaniserað á útskiptanlegan stuðningshring. Það er hagkvæmt: sætið er sá hluti sem gefur sig á endanum, og þá er skipt um sætið eitt og sér í stað þess að kaupa nýjan loka.

EPDM þolir vatn, heitt vatn, þéttivatn, loft og flestar vatnslausnir, og er þess vegna staðalvalið í hita- og neysluvatnskerfum, kælikerfum og loftræsingu. EPDM á ekki við um olíur, glussa eða jarðolíuafurðir — þær láta gúmmíið þrútna og sætið missir þéttleikann.

Snigildrif með handhjóli

Lokanum er snúið með snigildrifi og handhjóli. Snigildrif er sjálflæsandi: spjaldið situr nákvæmlega þar sem það er skilið eftir og þrýstingur í lögninni getur ekki ýtt því úr stað. Það margfaldar líka handaflið, sem skiptir öllu máli í þessari stærð — stöng á loka af þessu tagi yrði bæði þung og óþjál, og gróf í stillingu. Handhjólið er 300 mm í þvermál og gírinn hefur stillanlega endastoppara í báðar áttir.

Festingin að ofan fylgir ISO 5211 (F10) með 17 mm ferköntuðu drifi. Það þýðir að setja má lofttjakk á lokann síðar — til dæmis Valbia-tjakkana sem fást hér á síðunni — án þess að snerta lokann sjálfan.

Hvar hann á við

• Hitakerfi, kælikerfi og loftræsing
• Vatnslagnir og dælukerfi
• Iðnaðarlagnir þar sem pláss er lítið milli flansa
• Þar sem skipta þarf um sæti frekar en heilan loka

Uppsetning

Lokinn er settur milli flansa með spjaldið í hálfopinni stöðu meðan boltarnir eru hertir, svo spjaldið rekist ekki í flansana. Gætið þess að rörendarnir séu hreinir og samsíða; sætið þéttir sjálft að flönsunum og auka pakkningar eru ekki notaðar. Þegar boltar hafa verið hertir jafnt má opna og loka lokanum nokkrum sinnum til að ganga úr skugga um að spjaldið gangi frjálst.

Tæknilegar upplýsingar

Atriði	Upplýsingar
Framleiðandi	Belven N.V., Belgíu
Gerð	BV10-2366E
Vörunúmer	214 bv10/g-2366e-200
Nafnvídd	DN200 (8″)
Þrýstiflokkur	PN16
Flansar	passar á PN10, PN16 og ANSI 150
Tengigerð	wafer — klemmdur milli flansa
Hús	steypujárn GG25 með epoxýhúðun
Spjald	ryðfrítt stál CF8M (AISI 316)
Sæti	EPDM, vúlkaniserað á útskiptanlegan hring
Stýring	snigildrif með handhjóli, Ø300 mm
Byggingarlengd	60 mm
Heildarhæð	237 mm
Handhjól	Ø300 mm
Festing stýribúnaðar	ISO 5211 F10
Ferkantað drif	17 mm
Byggingarlengdarstaðall	EN 558-1, tafla 1, röð 20
Þyngd	22,50 kg
