Lofttjakkur fyrir spjaldloka 50mm

Vörulýsing

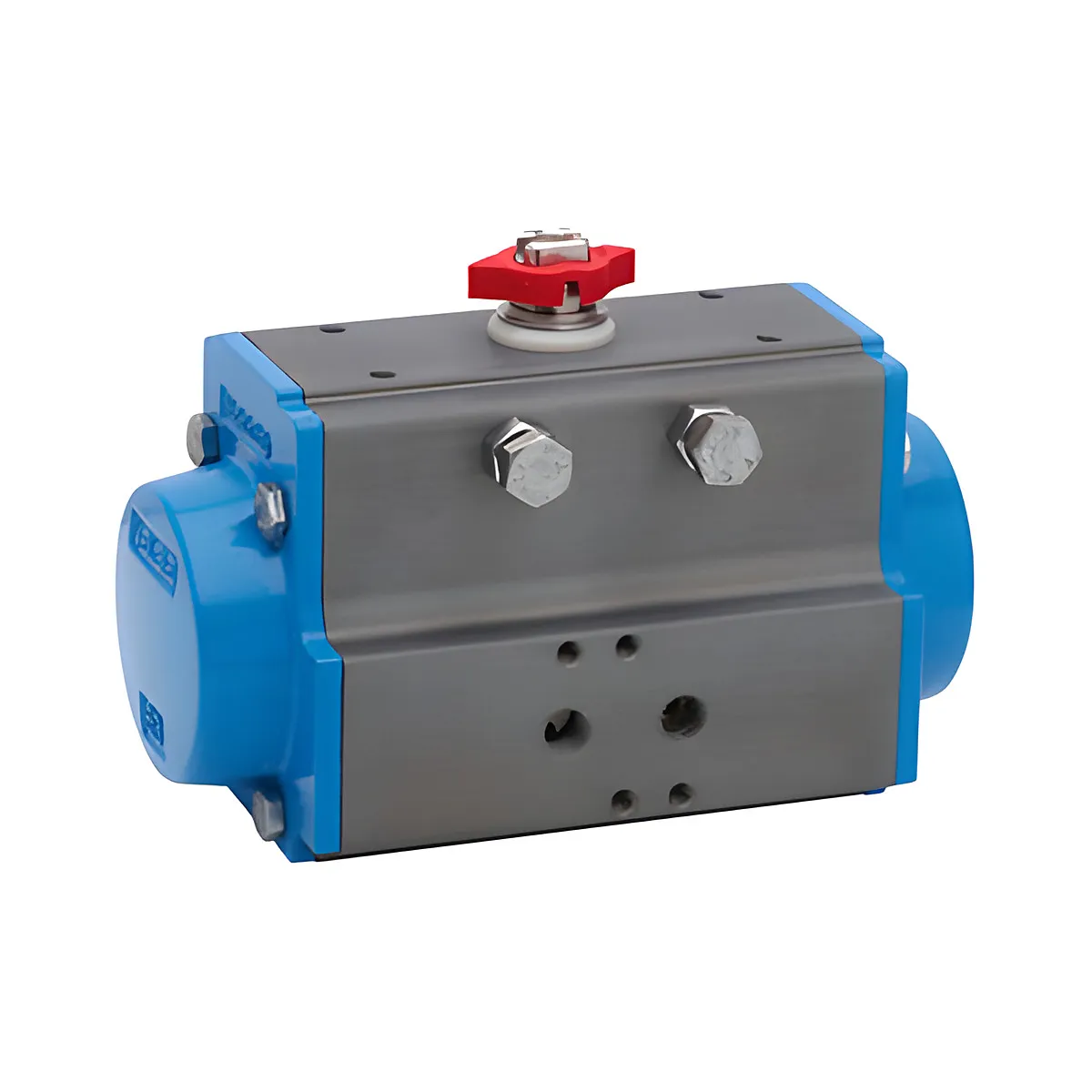

Valbia serie 82, gerð DA63 — tvívirkur lofttjakkur til að stýra spjaldloka með þrýstilofti. Þessi stærð er ætluð spjaldloka DN50.

Hvernig hann vinnur

Þrýstiloft bæði opnar og lokar: loftið er leitt sitt hvoru megin við stimplana tvo og snýr öxlinum í báðar áttir.

Tvívirkur tjakkur skilar meira vægi en fjaðurheimtur tjakkur af sömu stærð, því öll loftorkan fer í að snúa lokanum í stað þess að hluti hennar þurfi að þjappa gormum. Hann er líka styttri, því ekkert gormahólf er í honum, og fljótari í förum.

Á móti kemur eitt sem þarf að hafa í huga: fari loftið af stendur lokinn kyrr í þeirri stöðu sem hann var í. Hann fer ekki sjálfkrafa í örugga stöðu. Þar sem það skiptir máli er fjaðurheimtur tjakkur (serie 83) rétta valið.

Kostir þessarar gerðar

• Meira vægi en fjaðurheimtur tjakkur af sömu stærð
• Styttri og léttari — ekkert gormahólf
• Hraðari gangur í báðar áttir

Smíði

Húsið er pressað ál sem er hart-anodíserað — sú yfirborðsmeðferð gefur mun harðara og tæringarþolnara yfirborð en venjuleg anodísering og er ástæða þess að þessir tjakkar endast í röku umhverfi. Öxullinn er úr nikkelhúðuðu stáli og er útblástursvarinn (anti-blowout), þannig að hann getur ekki þeyst út þótt þrýstingur byggist upp innanfrá. Kamburinn er úr ryðfríu stáli og legufletirnir úr sjálfsmyrjandi plasti, svo tjakkurinn þarf enga smurningu á líftíma sínum.

Að ofan er sjónrænn stöðuvísir svo sjá má stöðu lokans í fljótu bragði, stillanlegir endastopparar í báðar áttir, og NAMUR-festing fyrir segulloka og stöðurofa.

Festing á loka

Festingin fylgir ISO 5211 F05–F07 með 14 mm ferköntuðu drifi og snúningurinn er 90°. Það þýðir að tjakkurinn passar á hvern þann fjórðungssnúningsloka sem er með samsvarandi flansmynstur — þar á meðal Belven-spjaldlokana hér á síðunni. Gætið þess við val að vægi tjakksins dugi fyrir lokann við þann þrýsting sem er í kerfinu, og að loftþrýstingurinn sé sá sem tjakkurinn er miðaður við.
